Канавокопатель Д-267А

Канавокопатель Д-267А (рис. 98) имеет универсальную раму, на которой монтируются сменные рабочие органы для прокладки осушительных или оросительных канав.

Канавокопатель предназначается для сооружения оросительных канав. Если на раму канавокопателя Д-267Л монтируется отвал с бермоочистителем, предназначенный для устройства осушительных канав, то он имеет марку Д-267Б.

Канавокопатель работает в сцене с двумя тракторами С-80 (рис. 98, б) или с одним трактором Т-140 (рис. 98, в).

Корпус канавокопателя состоит из лемеха (сменного носка) 8, бермоочистителей 1, рабочего органа (отвала) 2.

Корпус канавокопателя крепится к задней части универсальной рамы 3. На раме установлены: два подшипника, в которых поворачивается ось фермы колесного хода и ферма колесного хода 4, средний нож 9 для разрезания грунта по продольной оси канавы, балка с двумя боковыми ножами для разрезания грунта в плоскости откосов канавы, прицепное устройство и неподвижная обойма полиспаста.

Подъем корпуса в транспортное положение производится однобарабанной лебедкой Д-269, установленной на задней стенке картера заднего моста трактора.

Наибольшее тяговое усилие лебедки — 2,3 т, скорость наматывания троса на барабан—от 1,66 до 2,7 м/сек.

Канавокопатель выглубляется лебедкой и механизмом, который может осуществить выглубление на месте.

В механизме выглубления корпуса канавокопателя один конец тягового каната закрепляется в нижнем отверстии прицепного устройства ходовой рамы канавокопателя специальным шкворнем, а другой пропускается под трактором между гусеницами и закрепляется в прицепном устройстве переднего трактора.

При работе канавокопателя на очистке старых канав, содержащих значительное количество ила, применяют уравнительный блок. Такое приспособление даст возможность тракторам идти сбоку, по правой и левой стороне канавы. Блок закрепляют в прицепном устройстве ходовой рамы канавокопателя, а тяговый канат пропускают через блок и концы его прикрепляют к прицепным устройствам двух тракторов. Тракторы при этом движутся вдоль очищаемой канавы параллельно.

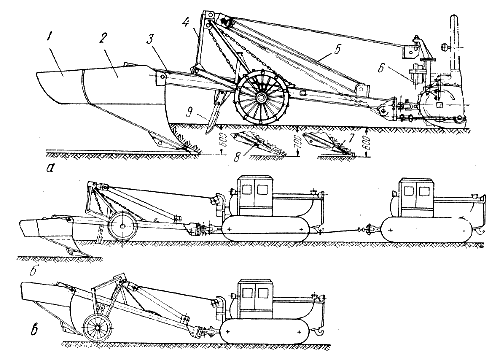

Рис. 98. Канавокопатель Д-267А. а и б — рабочее положение, в — транспортное положение; 1 — бермоочиститель, 2 — рабочий орган, 3 — рама, 4 — ферма колесного хода, 5 — полиспаст, 6 — лебедка, 7— сменный носок (600 мм), 8 — сменный носок (700 мм), 9 — средний нож.
