Дренажное приспособление ДПБ-7 (рис. 112) предназначено для прокладки в торфяных почвах дрены одновременно со вспашкой кустарниково-болотным плугом ПКБ-2-54.
Дренажное приспособление ДПБ-7 навешивается к первому корпусу плуга. Состоит это приспособление из следующих деталей: ножа, дренера и сменных деревянных уширителей, двух планок, болта и предохранительной шпильки. Рабочими органами дренажного приспособления являются нож с дренером и сменный уширитель. Дренер имеет форму цилиндра со срезанной спереди на конце верхней частью и приварен к нижней торцовой части ножа. К задней торцовой части дренера крепится деревянный уширитель дренажного приспособления.
Для крепления ножа дренера к корпусу плуга служат две планки. На каждой из планок имеется по 4 отверстия: 2 — для крепления планок к корпусу плуга и 2 — для креплении между этими планками ножа. В одно из этих (заднее) отверстий помещают болт, скрепляющий планки с ножом, а в переднее отверстие вставляют предохранительную шпильку.
При креплении дренажного приспособлении на плуг с переднего корпуса снимают полевую доску и вместо нее ставят специальную планку, заменяющую полевую доску. Вторую планку подводят с правой внутренней стороны стенки корпуса плуга. Затем обе планки и нож скрепляют болтами и тут же ставят предохранительную шпильку.
Если нож при дренировании наезжает на пень или другое скрытое препятствии, шпилька срезается, нож с дренером и уширителем поворачивается в вертикальной плоскости и проходит над препятствием, что предотвращает поломку корпуса плуга и дренажного приспособления.
 |

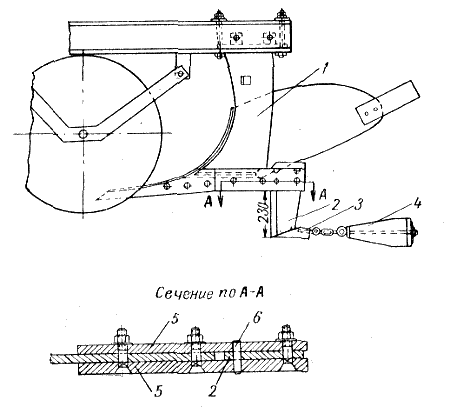

При дренировании торфяных почв одновременно со вспашкой требуется незначительное дополнительное тяговое усилие, в пределах 300—500 кв в зависимости от диаметра уширителя. Процесс вспашки кустарниково-болотным плугом ПКП-2-54 с дренажным приспособлением не отличается от обычной вспашки плугом на торфяных почвах. При снятии с дренажного приспособления уширителя это приспособление можно применять на дрениронанни минеральной почвы. Рис. 112. Дренажное приспособление ДПБ-7. 1 — копус плуга ПКВ-2-54, 2 — нож дренера, 3 — дренер, 4 - уширитель, 5 - планки, 6 - - предохранительная шпилька. |
